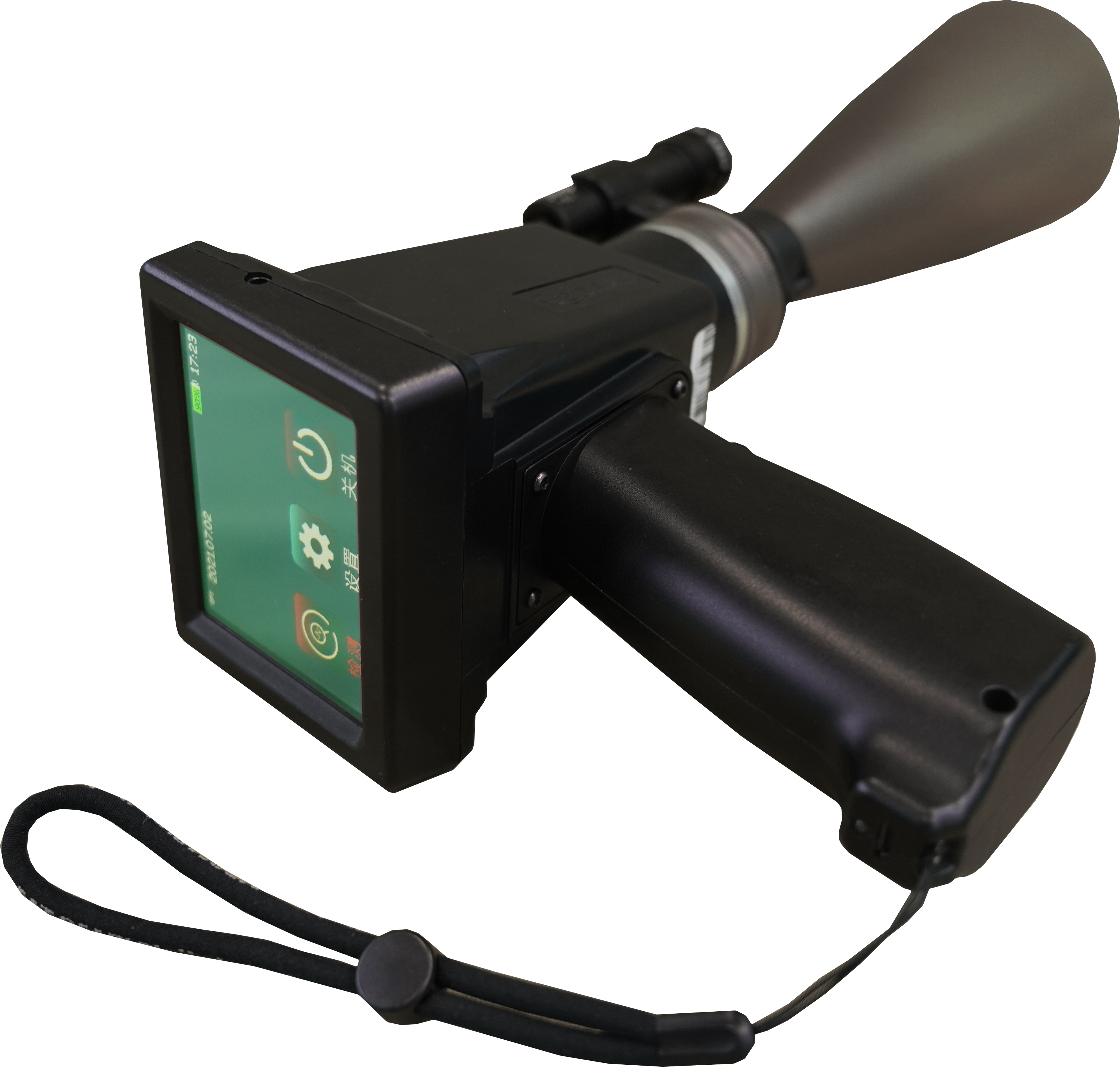

超聲波巡檢儀
產品型號：HB-UDII
|
| 產品概述: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
一、概述 電力設備在設計、制造、運輸和安裝過程中可能存在質量缺陷和機械損傷等；長期在高電壓、強電場及惡劣環境中運行存在異物、氧化、松動、污染、老化、潮濕等均可能引發局部放電。而局部放電是導致電力設備絕緣系統破壞和引發電力故障的主要原因，為保障電力系統的穩定運行和及時發現潛伏隱患，需要對局部放電情況進行定期檢測。 我公司自主研發生產的巡檢儀采用精密高頻超聲傳感器，收集并遴選110kV及以下電力設備局部放電時發出的特征聲波，通過濾波對比，實現對缺陷的定位及判斷。并可將采集到的實時數據同步到云端，真正實現前端檢測，后方查看分析。 適用于檢測變電站內或輸配電線路上的各類刀閘、開關柜、絕緣子、變壓器、避雷器、電纜接頭、金具等非密閉電氣設備的局部放電。
二、儀器介紹及其工作原理 2.1 工作原理 電力設備絕緣內部發生局部放電時，伴隨產生超聲波信號，超聲波信號由局部放電源沿著絕緣介質、金屬件或空氣傳導至設備外殼，并通過介質和縫隙向周圍空氣傳播。 通過超聲波傳感器耦合空氣中因局部放電產生的超聲波信號，判斷電力設備的局部放電情況。 2.2 引用標準 GB/T 7354 高電壓試驗技術 局部放電測量 DL/T 1416超聲波法局部放電測試儀通用技術條件 Q/GDW 11061 局部放電超聲波檢測儀技術規范 國家電網公司變電檢測管理規定 第4分冊 超聲波局部放電檢測細則 2.3 判斷依據 (1)以檢測過程中耳機內聽到的局部放電聲音特性為主要判斷依據，根據聲音的持續性、頻率高低等進行判斷； (2)以檢測過程中顯示界面的幅值以及相關波形圖譜作為輔助判斷手段。 三、儀器組成 3.1 元件介紹
3.3 儀器特點 （1）靈敏度高，完全按人體工程學原理設計，操作界面友好；抗干擾能力強，穩定可靠； （2）配置激光瞄準定位功能，實現對故障點的精準定位。 （3）支持低速車載巡檢，車速≤30km/h。 （4）具有放電幅值、圖譜等的顯示功能。 （5）該儀器支持與手機、平板的實時通信，并可將采集到的實時數據同步到云端，真正實現前端檢測，后方查看分析。 四、儀器參數
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
