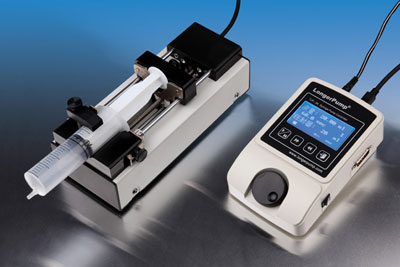

| BL/TJ-3A /W0109-1B是一款單通道注射泵。精密、結構緊湊、功能強大、操作便捷。它可安裝mL規格的多種標準注射器，精確的行程控制和超寬范圍的線速度（7.9μm/min～79.4mm/min）可滿足不同用戶的應用。分體式結構，便于隨意安裝、組合和擴展，大大適應了用戶的各種操作需求；適用于不同應用領域的實驗需要。 |
 |
技術指標 | |
最大行程:90mm
適用注射器:5μl~60ml
線速度范圍:7.94μm/min ～ 79.4mm/min
調整分辨率:7.94μm/min
額定線性推力 > 90N
每微步推進的距離:0.165μm
每微步注射量:0.11μl(60ml注射器)
最大步速:5333.3(1/16step)/sec
最小步速:16(1/16step)/30sec
步速范圍:5.297/min-52.97ml/min(60ml注射器)
設置方式:數碼旋鈕配合薄膜開關設置
顯示方式:128×64圖形點陣型液晶顯示
控制精度:當≥30%滿行程時，控制誤差≤±0.5%
適用電源:AC100V-220V或DC12V
消耗功率 < 10W
工作環境 溫度0～40℃, 相對濕度 < 80%
控制器外形尺寸:170×108×65(mm)
控制器重量:0.8kg
執行機構外形尺寸:245×100×95(mm)
執行機構重量:1.3kg |
|
功能特點 | |
自定義注射器：可儲存四個用戶自定義的注射器內徑
可從列表中選擇注射器或者直接輸入注射器內徑確定注射器
線性推力輸出：全程＞90N
信號輸出功能：兩路OC門開關信號輸出，指示泵的啟/停和方向
流量校正功能：通過校正操作得到更為精確的液量
注射器保護功能：通過調整限位塊位置，可以保護注射泵免受損傷
塊進(退)功能：全速灌注或抽取液體
采用485通訊總線可與上位機相連，通過后臺對其進行控制
外控輸入接口：外部啟/停制輸入
控制輸出接口：兩路OC門開關信號輸出，指示泵的啟/停和方向 |
|
其他參數 | |
| 注射泵 |
進樣器規格 |
進樣器內徑 |
有效行程 |
參考流量范圍(/min) |
進樣器材料 |
重量 |
| BL/TJ-3A/W0109-1B |
1 |
4.7 |
57 |
0.138μl-1.38ml |
玻璃注射器
塑料注射器
玻璃進樣器 |
執行機構1.3
控制器
0.8 |
| 2 |
9 |
31.2 |
0.505μl-5.05ml |
| 5 |
13.1 |
37.1 |
1.07μl-10.7ml |
| 10 |
14.8 |
58.2 |
1.366μl-13.66ml |
| 20 |
19 |
70.1 |
2.251μl-22.51ml |
| 30 |
23 |
72 |
3.298μl-32.98ml |
| 60 |
29.1 |
89.96 |
5.294μl-52.94ml | |
