1. 性能特點

通信管內壁靜摩察系數測試儀是北京中交工程儀器研究所專為生產、質量監督、工程施工和監理等單位測量通信管內壁靜摩察系數而設計和生產的。具有結構合理、操作簡單、適用性廣、測量精度高、測量安全及可靠性好等特點。

通信管內壁靜摩察系數測試儀符合中華人民共和國交通行業標準JT/T683-2009《通信管道靜摩擦系數測量儀》相關技術標準的要求。

2．主要技術指標

測量范圍：0°～45°

測量精度： 2.0′

試棒重量：270g±10g

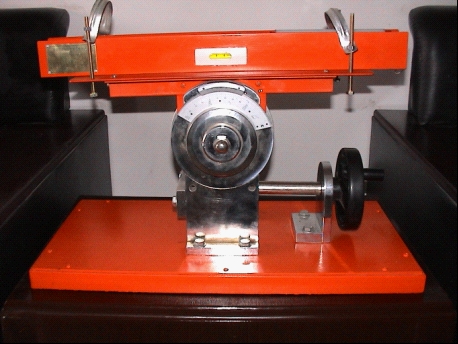

3．結構組成

通信管內壁靜摩察系數測試儀主要由以下部分組成：

.

3.1  底座

3.2  手搖輪及傳動桿

3.3  蝸輪蝸桿

3.4  上底版

3.5  角度尺及副尺

3.6  V型卡鐵及水平裝置固定夾

3.7  試棒及鏈繩

4. 操作步驟

4．1將試樣固定在V型鐵上，從右端插入試棒使一端露出20mm，拴好鏈繩。

4．2輕微搖動手輪使V型鐵上水平泡處于水平位置。

4．3打開角度尺緊固栓，轉動角度尺使角度尺與副尺歸零，擰緊緊固栓。

4．4順時針搖動手輪，使V型鐵緩慢傾斜，直至試棒滑動為止。

4．5記錄下角度尺示值。

4．6逆時針搖動手輪，使V型鐵水平為止。

4．7將試棒拉出通信管外露20mm。

4．8按照以上操作步驟連續9次，計算出9次平均值。（傾斜角度≤14°4′依據JT/T683-2009《通信管道靜摩擦系數測量儀》之規定要求）

5. 注意事項

5．1固定通信管應保證紅色箭頭標志的一面向上。

5．2每次搖動手輪一定要輕緩。

5．3應定期在蝸輪蝸桿上加注潤滑油或黃油。

5．4試驗結束后一定要加蓋防塵罩。

5．5本儀器知識產權歸本公司所有，嚴禁仿制；否則，本公司將終止履行相關維修義務，并保留法律追究的權利。

6. 貯存條件

6.1測定器及其附件應存放在干燥、清潔、無振動、無易燃、易腐蝕物品的環境條件下。

7.裝箱清單
